    DEWMARK SV 42/100/N
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля накладной
Назначение пешеходная нагрузка;парковочные
Высота профиля, мм 0
Ширина шва, мм 100
Обозначение SV 42/100/N
Нагрузка пешеходная, повышенная
Материал Алюминий 6060
Видимая ширина профиля, мм 240
общая ширина профиля, мм 240
горизонтальные деформации, мм 30 (+15/-15)
вертикальные деформации, мм 20 (+10/-10)
стандартная длина 3 метра
цвет вставки Алюминий
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

Монтажная схема

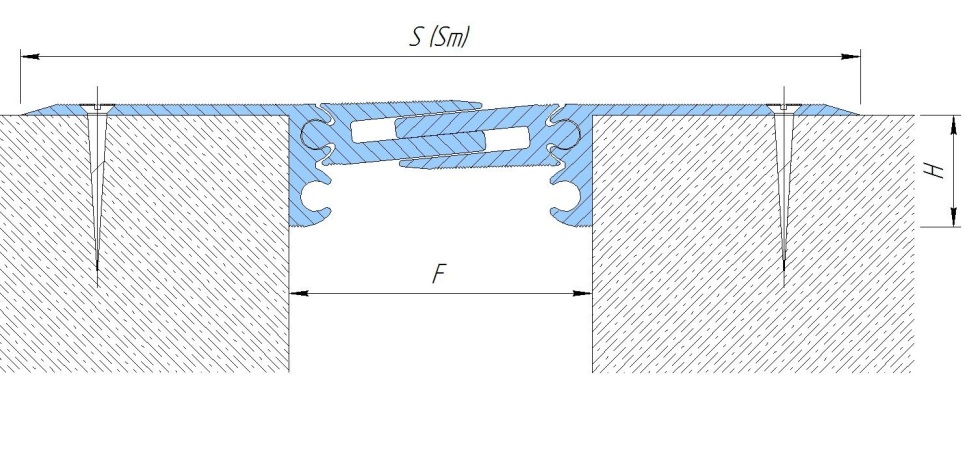

Схема монтажа DEWMARK SV 42/100/N

Технические характеристики профилей для устройства деформационных швов



Профиль

Ширина шва, F (мм)

Монтажная
высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 42/100/N

100

31

240

240

30 (+15/-15)

20 (+10/-10)

30*

80*

70*

—

Угловые версии (шов вдоль стены)

SV-E 42/100/N

100

31

170

170

30 (+15/-15)

20 (+10/-10)

пешеходные
* Требует согласования

Похожие деформационные швы

    Вернуться к каталогу

    ДЕФОРМАЦИОННЫЕ ШВЫ DEWMARK SV 42/100/N

    Профили данной серии накладного типа предназначены для устройства деформационных швов в полах с пешеходной и повышенной нагрузкой на ширину шва 100мм. Обычно используются в ТРЦ, на паркингах, общественных и жилых зданиях.
